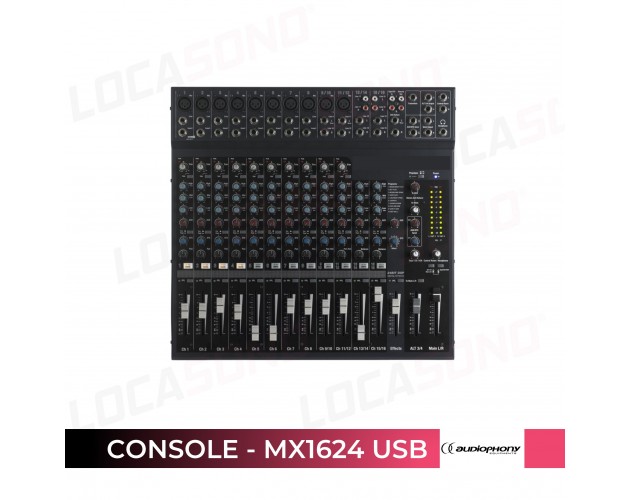

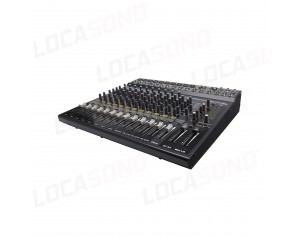

Description du MX1624, CONSOLE MIXAGE AUDIOPHONY

Table de mixage pour le LIVE !

Dernier modèle de la série, la MX1624 possède jusqu'à 10 entrées XLR avec alimentation Phantom.

Autant à l'aise en diffusion Live qu'en enregistrement (ou les deux simultanément), elle possède toutes les caractéristiques des standards de sa catégorie (USB in/out, multi effet avec contrôle par Footswitch, 2 auxiliaires (dont EFX), faders 60 mm, gestion complète du control-room au casque ou vers une paire de monitors, le groupe Alt3/4)

Astuce : La fonction AUX-RETURN peut servir de tranche supplémentaire, avec contrôle de volume indépendant entre les sorties AUX et MAIN.

Vue d'ensemble

• Canaux : 8 mono / 4 stereo

• 10 entrées micro

• DSP 24 bits avec 10 presets

• Entrée / Sortie numérique audio sur USB type B

Réglages

• Canaux mono :

   - Gain avec indicateur Peak

   - Egaliseur 3 bandes

   - Niveau auxiliaire avec commutateur Pre/Post

   - Niveau d'effet

   - Balance

   - Commutateurs Mute, PFL et Filtre Pass-Bas

   - Réglage de niveau sur potentiomètre rectiligne

• Canaux stéréo :

   - Gain avec indicateur Peak

   - Egaliseur 3 bandes

   - Niveau auxiliaire avec commutateur Pre/Post

   - Niveau d'effet

   - Balance

   - Commutateurs Mute, PFL et Filtre Pass-Bas

   - Réglage de niveau sur potentiomètre rectiligne

• Réglage du niveau Master et activation de la PFL Master

• Réglage du niveau ALT 3/4 et activation de la PFL ALT 3/4

• Réglage du niveau AUX send, AUX return et EFX return

• Commutateur PFL pour l'entrée Tape/CD

• Réglage du niveau Casque et Control Room

• Commutateur On/Off de l'alimentation fantôme

• Sélecteur d'effet avec réglage du niveau

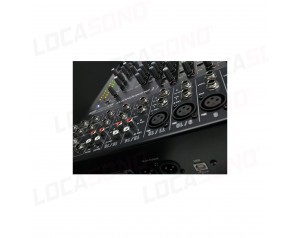

Connecteurs d'entrée

• Chassis XLR, Jack 6.35 stéréo symétrique et jack 6.35 stéréo sur les inserts pour les entrées mono

• Chassis XLR et jack 6.35 stéréo ou chassis RCA pour les entrées stéréo

• Jack 6.35 stéréo pour les retours et chassis RCA pour l'entrée Tape/CD

Connecteurs de sortie

• Master sur 2 XLR et 2 Jack 6.35 stéréo

• ALT 3/4 sur 2 Jack 6.35 stéréo

• Sorties AUX, Control Room et casque sur jack 6.35 stéréo

• Sortie Record sur RCA

• Footswitch sur Jack 6.35 stéréo (activation du DSP)

• Equerres de rackage 19 pouces fournies

Caractéristiques techniques

• Niveau de sortie max. : 24dBm

• Réponse en fréquence (-1dB) : 20Hz - 20Khz

• T.H.D : < 0,01%

• Diaphonie : > 70dB

• Bourdonnement et rapport signal sur bruit :

   - EIN : > 127dB

   - Résiduel : > 100dB

   - Sorties Master, ALT3/4, AUX, EFX : > 80dB

• Egalisation :

   - High : +/- 15dB @ 12kHz

   - Mid : +/- 12dB @ 2,5kHz

- Low : +/- 15dB @ 80Hz

• DSP : 24 bits - 10 presets

• Entrée/Sortie numérique : USB Audio 1.1 - 44.1/48kHz - 16 bits - Fiche type B

• Alimentation : Externe :

   - Primaire : 230V - 50Hz

   - Secondaire : AC 17V x 2 - 1000mA

• Poids net : 5,6 Kg

• Dimensions (sans les équerres de rackage 19") : 436 x 420 x 65 mm
